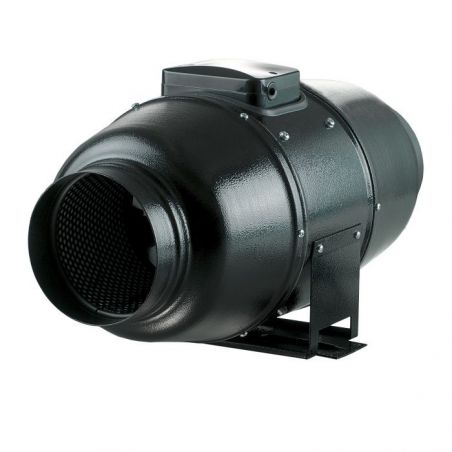

Wentylator kanałowy cichy TT Silent-M

Wentylator kanałowy cichy
o symbolu: TT Silent M

Zastosowanie

Nowy wentylator VENTS Silent-Mjest ukryty w specjalnie skonstruowanej,

odpornej na działanie temperatury, izolowanej akustycznie obudowie.

VENTS Silent-M to połączenie szerokich możliwości i wysokiej wydajności zarówno wentylatorów osiowych,

jak i odśrodkowych – zapewnia silny strumień powietrza i wysoki spręż.

VENTS TT Silent-M  jest polecany w celu uzyskania wydajnej wentylacji nawiewno-wywiewnej pomieszczeń

różnego zastosowania o wysokich wymogach co do poziomu hałasu, np. w bibliotekach,

salach konferencyjnych, instytucjach naukowych, przedszkolach, itp.

VENTS Silent-M jest przeznaczony do stosowania z kanałami okrągłymi o śr. 100-315 mm.

Maksymalna wydajność wentylatora do 1950 m3/h.

Obudowa

- Zewnętrzna część obudowy wykonana ze stali malowanej proszkowo na kolor czarny

- Wewnętrzna izolacja w postaci 50 mm warstwy wełny mineralnej

- Wewnętrzna część obudowy wykonana z wysokogatunkowego ABS.

Perforacja wewnętrznej części obudowy powoduje rozproszenie fal dźwiękowych

i zwiększa absorbcję dźwięku w warstwie izolacyjnej.

- Specjalny profil łopat wirnika oraz ukształtowanie obudowy pozwala na precyzyjne

prowadzenie skoncentrowanego strumienia powietrza oraz minimalizowanie jego oporów

- Wyposażona w puszkę przyłączeniową.

Silnik

- Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe.

- Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie

(bezpiecznik termiczny).

- Klasa ochrony silnika: IP X4.

Montaż

- Możliwy jest montaż pod dowolnym kątem względem osi wentylatora.

- Obudowa wentylatora wyposażona jest we wspornik mocujący,

dzięki któremu wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu.

- Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.

W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle

(w celu zwiększenia wydajności) lub szeregowo (w celu zwiększenia ciśnienia pracy).

- Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją

i elektrycznym schematem znajdującym się w DTR

Regulacja prędkości

- Wbudowany dwustopniowy przełącznik prędkości min-max (opcja „W”)

- Wbudowany przełącznik z płynną regulacją prędkości (opcja „P”)współpracujący z zewnętrznym triakowym

lub transformatorowym regulatorem prędkości (dostępnym na dodatkowe zamówienie)

- Wbudowany timer z możliwością ustawienia opóźnienia czasowego od 2 do 30 min (opcja „T”).

Programowany za pomocą modułu elektronicznego z regulacją prędkości termostatem elektronicznym

z wbudowanym czujnikiem temperatury, przewodem zasilającym i wtyczką (opcja „U/ U1’).

Zasada działania wentylatora z modułem elektronicznym z regulacją prędkości termostatem elektronicznym

z wbudowanym czujnikiem temperatury:

- Na pokrętle termostatu należy ustawić progową wartość temperatury powietrza.

- Za pomocą pokrętła regulacji prędkości ustawić minimalna prędkość silnika.

- Silnik przełączy się na maksymalną prędkość w chwili kiedy temperatura powietrza

osiągnie wartość ustawiona na termostacie.

- Silnik przełączy się do poprzednich ustawień kiedy temperatura powietrza spadnie

poniżej wartości ustawionej na termostacie.

Aby uniknąć częstego przełączania między prędkościami, aktywuje się opóźnienie czasowe:

Możliwość 1: Opóźnienie bazujące na temperaturze („U/ U1”):

silnik przełącza się na wyższą prędkość, jeśli temperatura przekracza o 2°C wartość ustawioną na termostacie.

Powrót do poprzedniej prędkości następuje po spadku temperatury poniżej ustawionej wartości.

Ten model pracy utrzymuje poziom temperatury w przedziale mocno zbliżonym do wymaganego

a przełączanie między prędkościami jest rzadsze.

Możliwość 2: Opóźnienie czasowe („Un/Un1”):

Kiedy temperatura przekracza wartość ustawioną na termostacie, silnik przełącza się na wyższą prędkość,

a opóźnienie czasowe aktywuje się na co najmniej 5 min.

Kiedy temperatura spadnie poniżej ustawień na termostacie, silnik przełączy się do poprzednich

ustawień po upływie czasu wskazanego na timerze.

Ten sposób jest stosowany w celu ścisłej kontroli temperatury.

Zmiany prędkości wentylatora z modułem U1 będą odbywać się częściej

w porównaniu do algorytmu działania wentylatora z modułem U,

jednakże najkrótszym czasem opóźnienia w jednym i drugim przypadku jest 5 min.

Tabela specyfikacji i typów:

Wymiary
