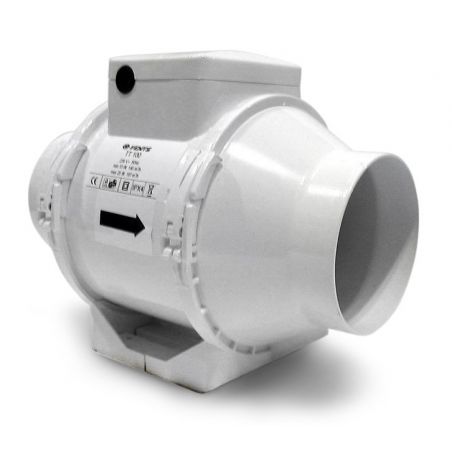

Wentylator kanałowy TT dwubiegowy.

Wentylator kanałowy TT

Wentylator kanałowy przeznaczony do wentylacji domów, biur, sklepów, pomieszczeń użytkowych.

Znajduje zastosowanie także jako wentylator wspomagający wyciąg z okapów kuchennych.

Charakteryzuje się bardzo cichą pracą oraz znakomitą wydajnością.

Przystosowany do pracy ciągłej.

Wirnik wentylatora osadzony jest na łożyskach kulowych

więc może być montowany zarówno w pionie jak i w poziomie.

Wentylator daje możliwość pracy w dwóch prędkościach obrotowych,

dostosowując wydajność do potrzeb użytkownika.

Najważniejsze cechy produktu:

- do wentylacji nawiewno-wywiewnej

- do montażu w systemach wentylacyjnych wymagających

wysokiego ciśnienia statycznego,

silnego strumienia powietrza i niskiego poziomu hałasu

- niski poziom hałasu

- silnik na łożyskach kulkowych

- obudowa z wysokiej jakości tworzywa sztucznego

- dwie prędkości

- do poziomego i pionowego montażu

- możliwy dostęp do silnika i wirnika bez demontażu kanałów

Zastosowanie

Wentylatory kanałowe o przepływie mieszanym serii TT wykorzystywane są

w nawiewno-wywiewnych systemach wentylacji,

które potrzebują stosunkowo niewysokiego sprężu,

silnego strumienia powierza oraz niskiego poziomu hałasu.

Dzięki obudowie z plastiku ABS, wentylatory nie ulegają korozji.

Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych,

zbiorowego zamieszkania oraz użyteczności publicznej.

W jednym systemie możliwe jest równoległe lub szeregowe zainstalowanie pary wentylatorów.

Ma to na celu zwiększenie wydajności lub podwyższenie ciśnienia.

Wentylatory przystosowane są do transportu powietrza o temp. do + 60oC

Konstrukcja

Wentylatory TT posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem

bez konieczności ingerencji w system wentylacyjny.

Obudowa wentylatora i wirnika wykonana jest

z wysokogatunkowego tworzywa sztucznego ABS,

które posiada bardzo wysoką trwałość i walory mechaniczne.

Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany

jest do obudowy za pomocą specjalnych klamer z zatrzaskami,

aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi.

Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.

Silnik

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe.

Dla ochrony przed przeciążeniem, wentylatory wyposażone

są w termo zabezpieczenie (bezpiecznik termiczny).

Klasa ochrony silnika: IP X4

Regulacja prędkości

Dzięki odpowiedniej budowie (dwa biegi silnika),

wentylator może funkcjonować na 2 prędkościach.

Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie

prędkości można zastosować regulator stopniowy

wydajności albo płynny regulator tyrystorowy

i podłączyć go do zacisku maksymalnej, (wysokiej ) wydajności silnika

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora.

Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator

może być przymocowany bezpośrednio do podłoża, ściany lub sufitu.

Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.

W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle

(w celu zwiększenia wydajności) lub szeregowo,

(w celu zwiększenia ciśnienia pracy).

Do tego celu służą zestawy:

TTP – połączenie równoległe lub

TTS – połączenie szeregowe.


Żeby uprościć montaż i podpięcie, skrzynka montażowa

może znajdować się w dowolnym położeniu.

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją

i elektrycznym schematem znajdującym się w DTR.

Wykres wydajności
