 Manualne regulatory prędkości obrotowej utrzymują stałą, zadaną przez użytkownika prędkość obrotową.
Stan ich pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:
- typie sterowanego urządzenia,
- prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,
- uszkodzeniu sterowanego urządzenia lub samego sterownika.
Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych, umieszczonych na odwrocie regulatora.
PRZEZNACZENIE

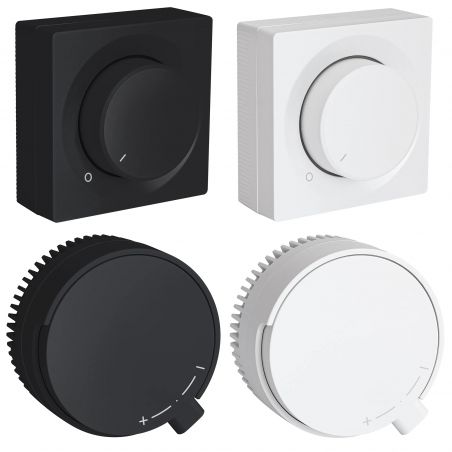

Regulatory ERO-32MN-1 i ERO-32MN-2 mogą służyć jako sterowniki prędkości obrotowej urządzeń produkowanych przez firmę DARCO Sp. z o.o. lub jako regulowane źródła napięcia 0-5 V DC / 0-10 V DC ogólnego zastosowania. Obudowy sterowników przeznaczone są do montażu natynkowego lub podtynkowego.
URUCHOMIENIE I OBSŁUGA
Przed włączeniem napięcia zasilającego regulator należy dokonać wyboru urządzenia, którym będzie on sterował. Wyboru tego dokonuje się za pomocą dwóch przełączników kodujących PK1 i PK2. Sterownik po włączeniu zasilania miga podświetleniem pokrętła potwierdzając typ wybranego urządzenia (kolejno kolorem zielonym, czerwonym i żółtym).
UWAGA!
Zmiany nastaw przełączników kodujących należy dokonywać przy wyłączonym napięciu zasilającym. Nieprawidłowy wybór sterowanego urządzenia może spowodować jego niewłaściwą pracę, a w skrajnym przypadku nawet i jego uszkodzenie. Zmiany prędkości obrotowej sterowanego urządzenia lub nastawy zadanego napięcia, dokonuje się za pomocą pokrętła. Jego przekręcenie w lewe skrajne położenie powoduje przejście regulatora w tryb uśpienia. Sterownik wyposażony został w czujnik natężenia światła, który umożliwia dostosowanie intensywności podświetlenia pokrętła do warunków zewnętrznych.
|
