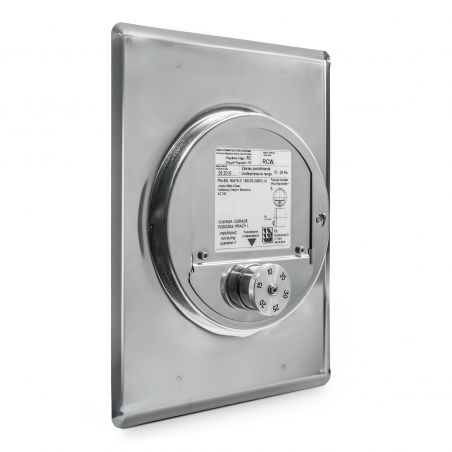

Regulator ciągu kominowego RCW-CH z ramką RM-DW

Ramka do wyczystki RM-DW

Regulator ciągu kominowego służy do zmniejszenia zbyt dużego podciśnienia

w przewodach kominowych, które:

• występuje pomimo prawidłowego oszacowania pola przekroju poprzecznego

przewodu kominowego

• występuje przy zbyt dużym polu przekroju przewodu kominowego

• jest wywołane chwilowymi zmianami czynników atmosferycznych,

np. podmuch wiatru.

Urządzenie jest przeznaczone do montowania:

• na czopuchu łączącym piec z kominem

• nad czopuchem

•pod czopuchem


Przepustnica w regulatorze ciągu jest tak wyważona, że powstanie w przewodzie

kominowym zbyt dużego podciśnienia powoduje otwarcie przepustnicy co powoduje

dopływ powietrza do przewodu kominowego. Powoduje to zmniejszenie podciśnienia przez:

• schłodzenie spalin i w konsekwencji zmniejszenie ciągu

• zwiększenie oporów przepływu – przewód kominowy oprócz spalin dodatkowo

musi przetransportować powietrze.


Zmiana nastawionego na regulatorze ciągu podciśnienia odbywa się przez zmianę

wyważenia przepustnicy, której dokonuje się za pomocą pokrętła.

Na pokrętle zaznaczona

jest podziałka do nastawiania podciśnienia, na etykietce –

znak wskazujący aktualnie nastawioną wartość podciśnienia.

W skład zestawu wchodzą:

1. Regulator ciągu RCW-CH - 1 sztuka.

2. Ramka do wyczystki RM-DW - 1 sztuka.

3. Instrukcja obsługi z kartą gwarancyjną.

Specyfikacje:

Max. temperatura spalin w przewodzie

kominowym do którego jest podłączony

Regulator ciągu [ºC]: 400

Zakres podciśnienia [Pa]: 10 ÷ 35

Materiał: blacha kwasoodporna 1.4404

Norma: DIN 4795

Waga [kg]: 1.5

Wymiary:


FILM
DARCO (zasada działania)



Instrukcja obsługi:
