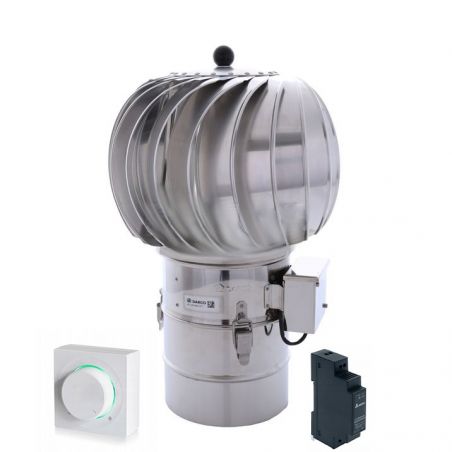

Nasada kominowa TURBOWENT hybrydowy bez podstawy

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY

(Bez podstawy) z regulatorem prędkości

oraz zasilacz napięcia stałego

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY jest urządzeniem

dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego,

dodatkowo wyposażonym w elektronicznie komutowany silnik bezszczotkowy małej

mocy do jego skutecznej stabilizacji.

Montuje się ją na wylotach kominów wentylacyjnych o działaniu grawitacyjnym.

Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze

w jedną i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady,

co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach.

Jeśli wiejący wiatr nie jest na tyle silny by uzyskać siłę obrotową ustawioną na sterowniku,

silnik elektryczny dopędza nasadę do zadanej prędkości.

Jeśli jest zbyt mocny , silnik ogranicz prędkość obrotową.

W sytuacji, gdy wiejący wiatr jest wystarczający do zapewnienia właściwej prędkości

obrotowej TURBOWENT HYBRYDOWY działa jak zwykła nasada wiatrowa,

a pobór energii elektrycznej jest minimalny.

Nasada kominowa TURBOWENT HYBRYDOWY nie nadaje się do odprowadzania spalin

z pieców i kominków opalanych paliwami stałymi, nadaje się jedynie do kominów wentylacyjnych.

ZASTOSOWANIE:

do wspomagania wentylacji grawitacyjnej wywiewnej;

kiedy występują zawirowania powietrza na wylocie komina spowodowane

jego niekorzystnym usytuowaniem;

przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach

(II i III strefa obciążenia wiatrem);

gdy przewód kominowy jest krótki lub jego średnica niewielka;

kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały;

do budowy systemu wentylacji hybrydowej.

DANE TECHNICZNE:

Układ obrotowy: łożyska toczne w oleju wysokotemperaturowym

Maksymalna temperatura pracy: 50 ºC

Materiał wykonania:

Króciec - blacha chromoniklowa 1.301

Turbina - blacha aluminiowa

Kolor: Srebrny

 Elektroniczny Regulator Obrotów ERO-32MN-1-B (wersja natynkowa/podtynkowa)

Regulator ERO służy do sterowania prędkością obrotową nasady TU-H,TUP-H.

Regulator obrotów utrzymuje wydajność Turbowentu na stałym poziomie niezależnie od warunków atmosferycznych.

Dlatego konieczne jest wyposażenie każdej nasady w osobny regulator obrotów.

Manualna regulacja prędkości obrotowej utrzymują stałą, zadaną przez użytkownika prędkość obrotową.

Stan pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:

typie sterowanego urządzenia,

prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,

uszkodzeniu sterowanego urządzenia lub samego sterownika.

Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych,

umieszczonych na odwrocie regulatora.

Na życzenie klienta istnieje możliwość wyboru innego modelu regulatora obrotów. O wyborze modelu proszę poinformować przy zakupie w wiadomości do sprzedającego!

W przypadku braku takiej informacji wysłany zostanie regulator standardowy - model ERO-32MN-1-B.

Regulator obrotów inne modele (modele w odniesieniu do zdjęcia od góry do dołu):

ERO-32MN-1-CZ

ERO-32MN-2-CZ

ERO-32MN-2-B

Wymiary:

D= 260 mm

dw= 152 mm

H= 402 mm

h1= 60 mm

h2= 197 mm
