Nasada Turbowent Hybrydowy PLUS hybrydowy

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY

z regulatorem prędkości

oraz zasilacz napięcia stałego

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY PLUS

jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego,

dodatkowo wyposażonym w silnik bezszczotkowy małej mocy do jego skutecznej stabilizacji.

Ponadto dzięki unikalnej konstrukcji głowicy nasada wykazuje znakomite parametry podciśnienia

oraz wydajności przy minimalnym poborze energii i niskim poziomie hałasu.

Nasada kominowa TURBOWENT HYBRYDOWY PLUS nie nadaje się do odprowadzania spalin z pieców

i kominków opalanych paliwami stałymi, nadaje się jedynie do kominów wentylacyjnych.

 Montaż:

Nasadę montuje się na wylotach kominów wentylacyjnych o działaniu grawitacyjnym.

Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze

w jedną  i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady,

co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach.

Jeśli wiejący wiatr nie jest na tyle silny by uzyskać prędkość obrotową ustawioną na sterowniku, silnik elektryczny dopędza nasadę do zadanej prędkości, jeśli jest zbyt mocny, silnik ogranicza prędkość obrotową.

W sytuacji, gdy wiejący wiatr jest wystarczający dla zapewnienia właściwej prędkości obrotowej TURBOWENT HYBRYDOWY PLUS działa jak zwykła nasada wiatrowa, a pobór energii elektrycznej jest minimalny.

ZASTOSOWANIE:

do wspomagania wentylacji grawitacyjnej wywiewnej;

kiedy występują zawirowania powietrza na wylocie komina spowodowane

jego niekorzystnym usytuowaniem;

przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach

(II i III strefa obciążenia wiatrem);

gdy przewód kominowy jest krótki lub jego średnica niewielka;

kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały;

do budowy systemu wentylacji hybrydowej.

DANE TECHNICZNE:

Materiał podstawy nasady: Chromonikiel

Materiał głowicy nasady: Aluminum

Średnica: 300 mm

Temperatura pracy od: -20 °C

Temperatura pracy do: 60 °C

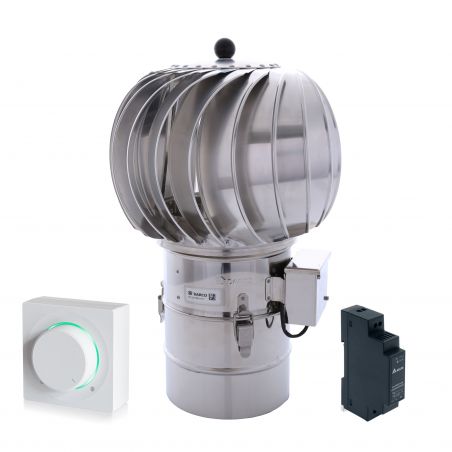

 W skład zestawu wchodzi:

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY PLUS THP

Elektroniczny regulator obrotów o symbolu ERO-32MN-1-B

Zasilacz napięcia stałego o symbolu EZN-060-M-0

 Wymiary:

fi 200

D = ~320 mm

dz = 201 mm

H = 456 mm

h1 = 57 mm

h2 = 196 mm

h3 = 39 mm

fi 250

D = ~380 mm

dz = 252,3 mm

H = 512 mm

h1 = 57 mm

h2 = 219 mm

h3 = 17 mm

fi 300

D = ~460 mm

dz = 301,5 mm

H = 559 mm

h1 = 57 mm

h2 = 220 mm

h3 = 18 mm

Elektroniczny Regulator Obrotów ERO-32MN-1-B (wersja natynkowa/podtynkowa)

Regulator ERO służy do sterowania prędkością obrotową nasady TU-H,TUP-H.

Regulator obrotów utrzymuje wydajność Turbowentu na stałym poziomie niezależnie od warunków atmosferycznych.

Dlatego konieczne jest wyposażenie każdej nasady w osobny regulator obrotów.

Manualna regulacja prędkości obrotowej utrzymują stałą, zadaną przez użytkownika prędkość obrotową.

Stan pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:

typie sterowanego urządzenia,

prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,

uszkodzeniu sterowanego urządzenia lub samego sterownika.

Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych,

umieszczonych na odwrocie regulatora.

Na życzenie klienta istnieje możliwość wyboru innego modelu regulatora obrotów. O wyborze modelu proszę poinformować przy zakupie w wiadomości do sprzedającego!

W przypadku braku takiej informacji wysłany zostanie regulator standardowy - model ERO-32MN-1-B.

Regulator obrotów inne modele (modele w odniesieniu do zdjęcia od góry do dołu):

ERO-32MN-1-CZ

ERO-32MN-2-CZ

ERO-32MN-2-B
